產品簡介

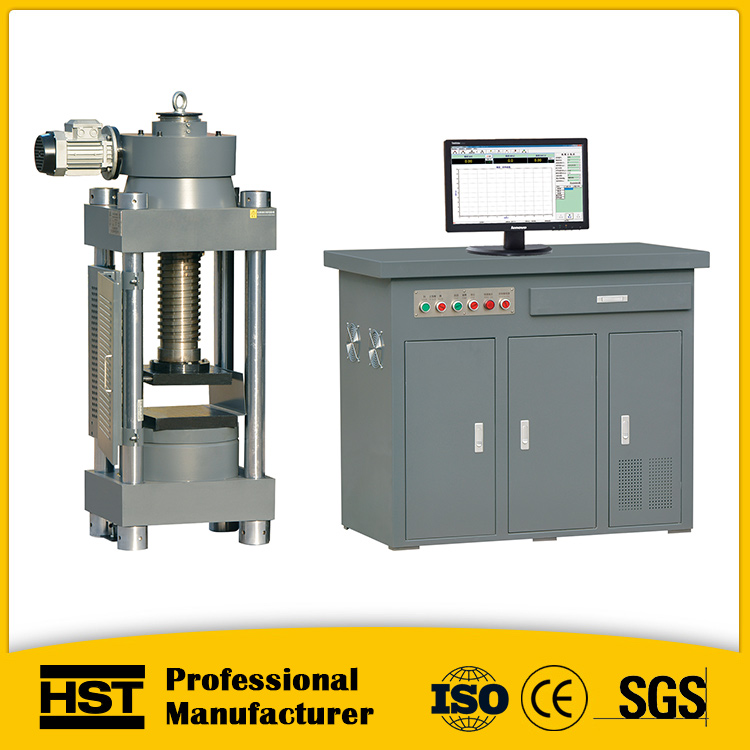

YAW-10000微機控制電液伺服壓力試驗機主機采用單出桿柱塞缸施加試驗力，采用微機控制多級液壓加載、連續加荷平穩、多級試驗力保持、自動采集并儲存數據、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠，便于操作。并采用高精度負荷傳感器、比例伺服閥元件，使整機性能穩定可靠。本機主要用于檢驗金屬及混凝土試樣的抗壓等力學性能試驗，符合混凝土國家標準和《試驗機通用技術要求GB/T2611-92》標準的要求。完成軸向壓縮變形試驗，是水利水電、大專院校、質檢中心、科研單位等領域的理想檢測設備。

1、產品詳情

1.1主機

A.采用下置式伺服油缸、四立柱框架式主機，試驗空間為可移動橫梁調節方式，以滿足試驗空間需求。

B.主要零部件：底座、橫梁采用整體鑄造或焊接件結構，其結構布局分布合理，工件剛度大，外型美觀大方，保證整個零件安全可靠性。

C.立柱采用45#優質結構鋼，立柱用高精度機床加工，經過時效、調質等熱處理，確保工件的精度。

D.采用單出桿雙作用伺服油缸，復合密封圈密封，保證了良好的密封效果和很低的摩擦系數，便于液壓系統的低阻尼控制，提高了測力精度和穩定性，增加了油缸、活塞的使用壽命。

1.2液壓系統

A.液壓原理為負載適應型進油節流調速系統。

B.油箱內的液壓油通過電機帶動高壓油泵進入油路，流經單向閥、高壓濾油器、比例伺服閥，進入油缸。高精度的油壓傳感器安裝在油缸活塞上，它將力信號轉化成電信號傳給計算機，計算機采集處理再轉化為試驗力值顯示出來，同時計算機根據傳感器的信號和控制程序的編制發出控制信號到伺服閥，控制伺服閥的開口大小和方向，從而控制進入油缸的流量，實現等速負荷、等速應力、等速位移、負荷保持、位移保持等伺服控制，冷卻器采用風冷機。

1.3微機系統

A.   配備Windows系統試驗機專用軟件,可進行統計和處理，然后輸出打各種要求的試驗曲線及試驗報告，設有試驗曲線放大、比較、遍歷功能。

B.采用微機控制顯示系統完成試驗過程中試驗參數的設定、控制、數據采集、處理分析、存儲及顯示，控制及測量精密、準確。

B.自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用，可實現與用戶局域網和互連網的數據傳輸與轉換。

C.全自動閉環控制功能，操作直接、快速、高效。

D.全自動控制試驗力、行程速率，實現對混凝土等材料的壓縮試驗；

2.主要性能技術指標

1) 試驗力：10000kN；

2) 試驗力測量范圍：4%～100%F.S；

3) 試驗力準確度：±1%；

4) 整機精度等級：1級

5) 測力方式：高精度油壓傳感器測力（抗沖擊性強，使用壽命長）；

6) 傳感器精度：0.1%FS；

7) 活塞行程: 200mm;

8) 試驗（壓縮）空間:1500mm;

9) 上下壓板尺寸：900×900mm；

10) 小車壓板尺寸：1200mm×1000mm；

11) 位移測量范圍：200mm

12) 位移分辨力： 0.001mm

13) 位移示值準確度：±1%

14) 應力速率控制調節范圍： 1～60MPa/s

15) 應力速率控制誤差：±2%

16) 位移速率控制調節范圍： 0.5～90mm/min

17) 位移速率控制誤差：±1%

18) 應變速率控制調節范圍： 0.00025～0.0025/s

19) 應變速率控制誤差：±2%

20) 力、變形、位移保持控制范圍： 5～100%F.S.

21) 力、變形、位移保持控制相對誤差：±1%

22) 主機重量：約20,000kg
